Изоляция бетона
Полиэтиленовая поверхность отделяет ЖБИ от стоков, влаги и газовой среды в пределах согласованных условий эксплуатации.
Защита ЖБИ для сложных условий
Футерованные полиэтиленом ЖБИ-кольца и плиты
Анкерный лист защищает рабочую поверхность ЖБИ.
Изготавливаем кольца и плиты с анкерной полиэтиленовой футеровкой. Лист закреплен в бетоне, а после сборки колодца его стыки свариваются в единый защитный контур.
КС · КСД · ПП · ПНкольца и плиты
Анкерный листмеханическая фиксация
Омск → Россияпроизводство и доставка
Футеровка защищает рабочую поверхность бетона
ГОСТ 8020-2016типовые элементы железобетонных колодцев
Состав футерованных поверхностей, материал, толщина листа и узлы соединений задаются проектом и условиями эксплуатации.
Обсудить проект →Когда бетон нужно защитить
Защита ЖБИ от агрессивной среды
Футеровка создает внутри конструкции отдельный полимерный барьер и отделяет бетон от рабочей среды. Железобетон сохраняет несущую функцию конструкции.
Непрерывный контур
Футеровка стен, дна, перекрытия и вводов соединяется сваркой. Рабочая поверхность остается закрытой по контуру.
Механическое крепление
Анкерные элементы листа погружены в бетон и удерживают облицовку по всей площади.
Гладкая поверхность
Полиэтилен не ржавеет, не впитывает влагу и упрощает очистку внутренней поверхности колодца или камеры.
01полиэтиленовый лист
02анкеры в бетоне
03железобетонная основа
Как устроена защита
Анкерный лист фиксируется при формовании ЖБИ

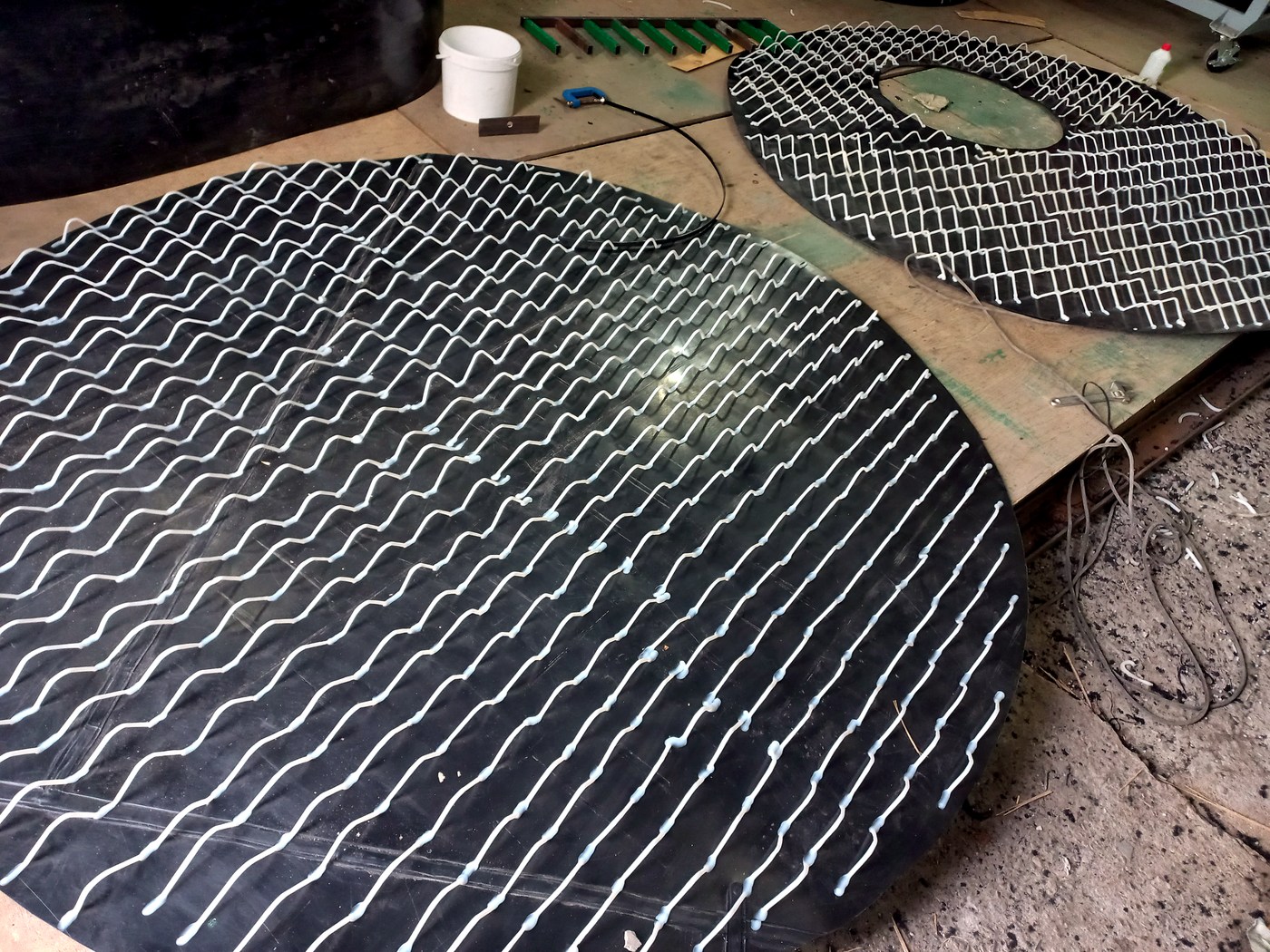

Обратная сторона футеровочного листа имеет анкеры. При формовании ЖБИ они фиксируются в бетоне и создают распределенное механическое крепление.
Анкерный полиэтилен
Рабочая сторона остается гладкой, крепежная сторона сцепляется с массивом бетона.
Сварные соединения
Стыки листа, межкольцевые узлы и патрубки свариваются совместимым термопластом.
Проектная конфигурация
Футеруем только нужные поверхности или собираем полный внутренний защитный контур.
Линейка изделий
Соберите защищенный колодец из готовых элементов
Условные обозначения и совместимость уточняем по чертежу. Ниже — основные типы ЖБИ, которые можно изготовить с футерованной рабочей поверхностью.

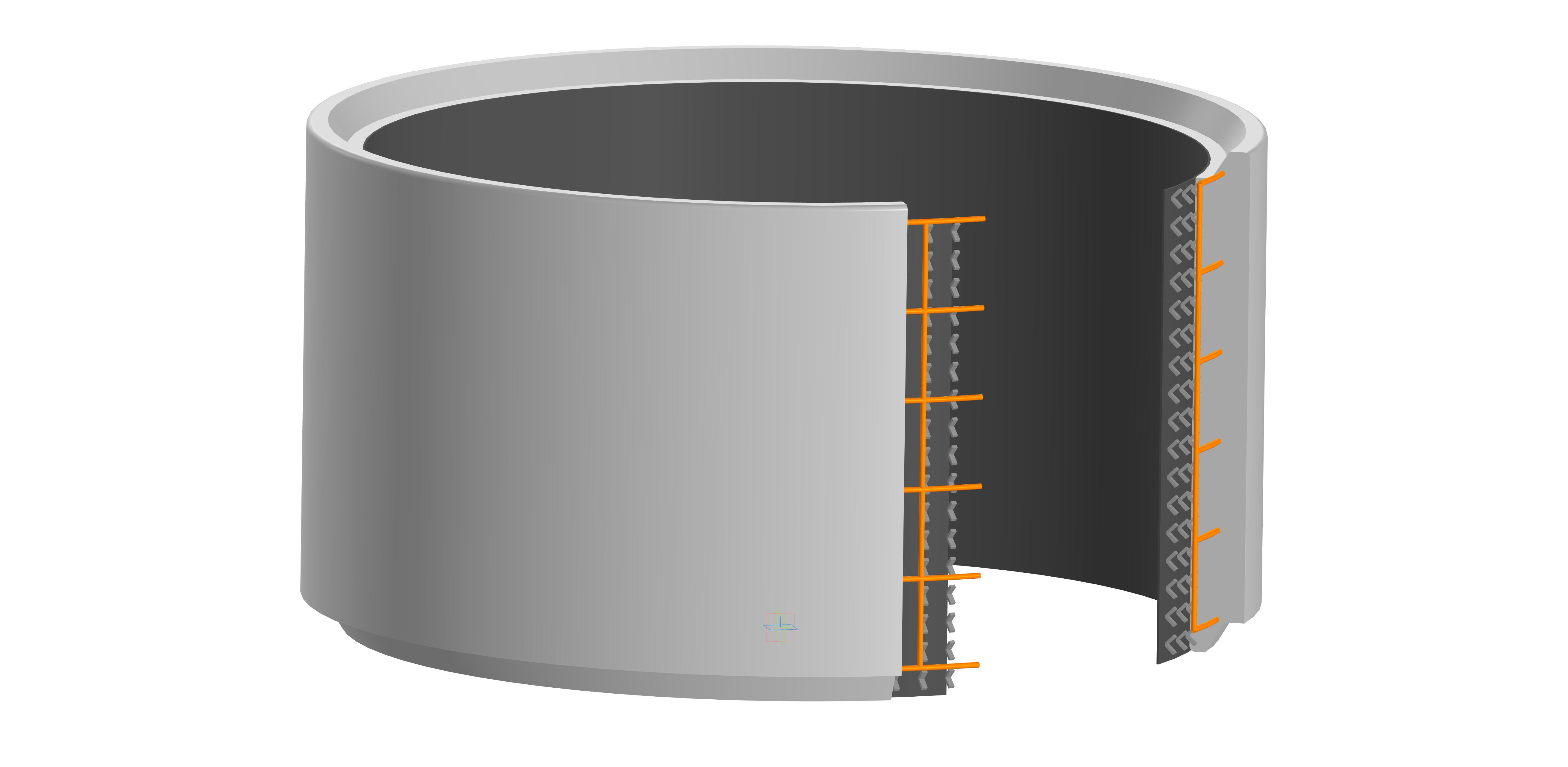

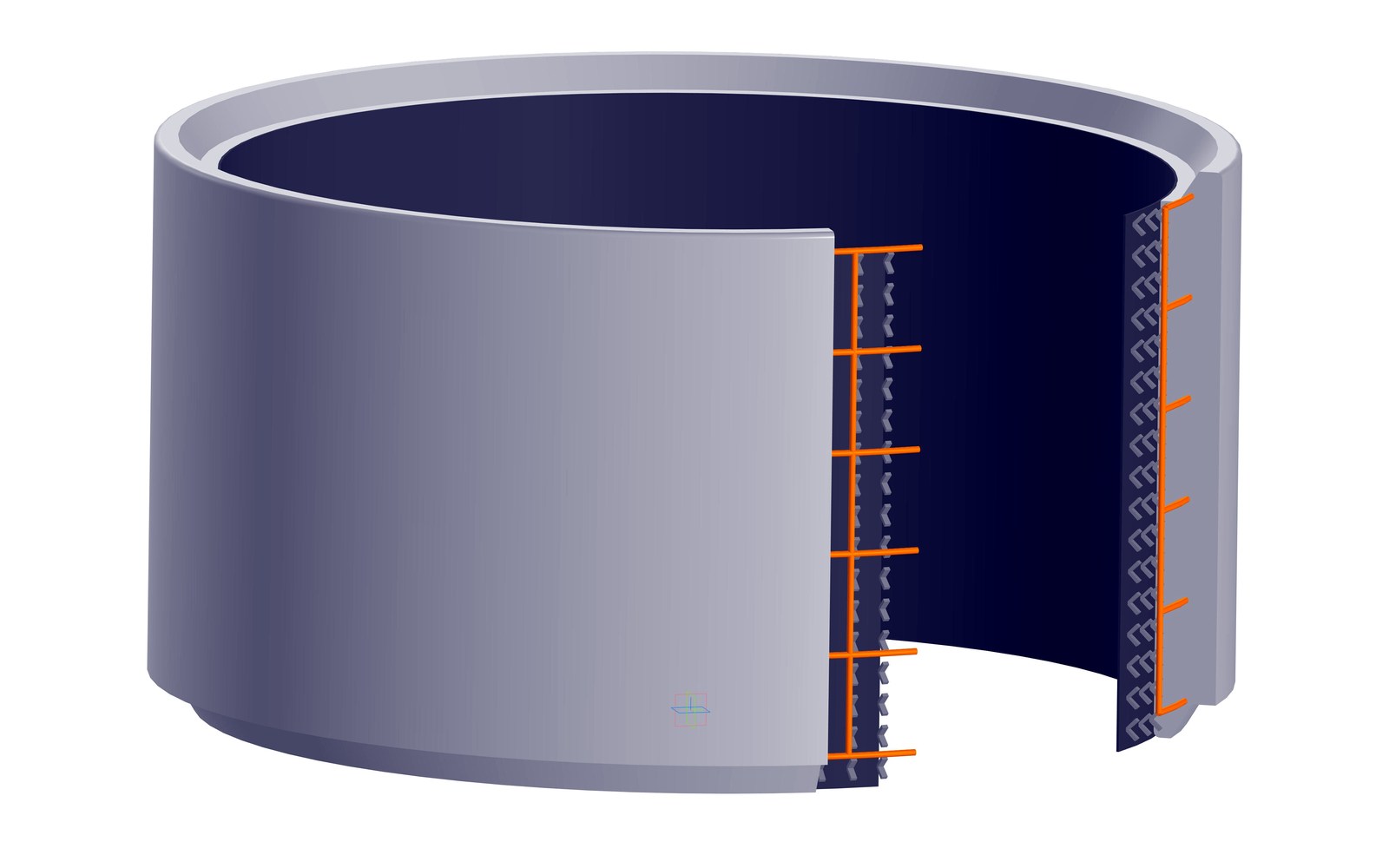

КССтеновое кольцо
КС футерованное
Для стен рабочей камеры и горловины. Защитный лист закрывает внутреннюю цилиндрическую поверхность.
- КС 7.9 Ф
- КС 9.9 Ф
- КС 10.9 Ф
- КС 15.9 Ф
- КС 20.9 Ф

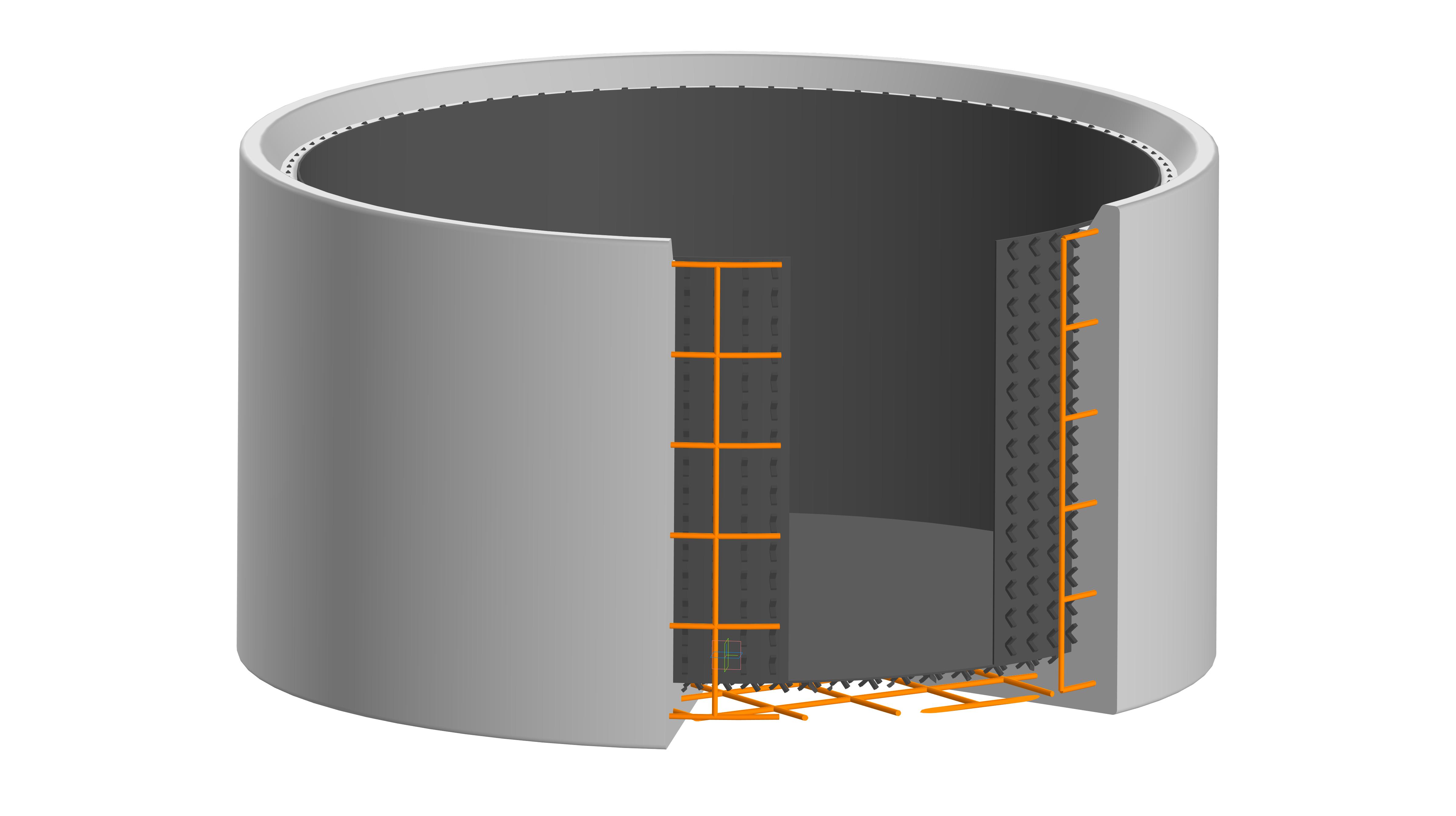

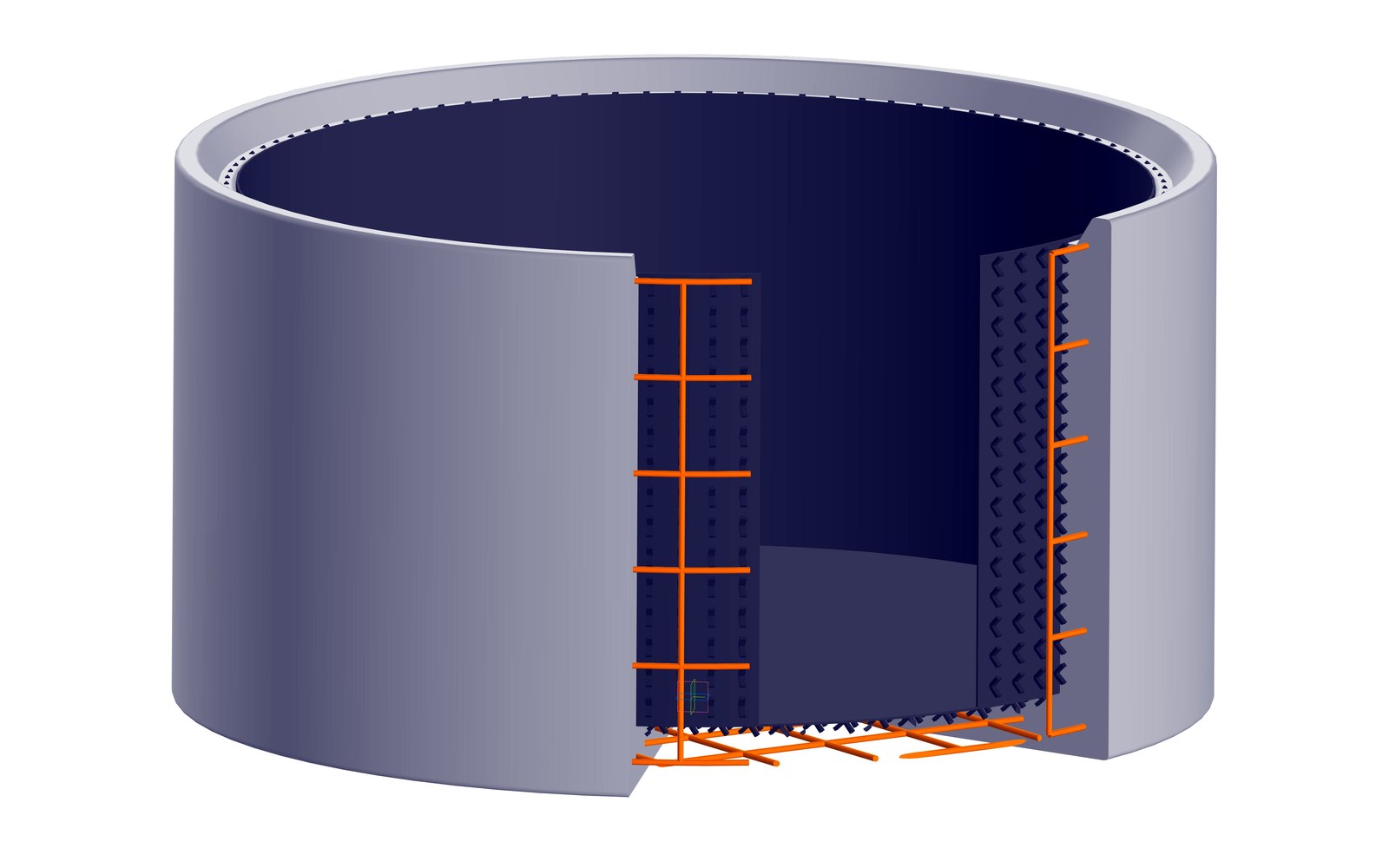

КСДКольцо с дном
КСД футерованное
Заводской элемент с защищенными стенкой и днищем. Сокращает количество узлов, которые требуется соединить на объекте.
- КСД 10.9 Ф
- КСД 15.9 Ф
- КСД 20.9 Ф
КДДоборное кольцо
Кольца малой высоты
Для набора проектной отметки и формирования горловины.
КС 7.25 / 7.45 / 7.60 / 9.45 / 10.45 / 15.45 / 20.45 Ф
Запросить подбор →

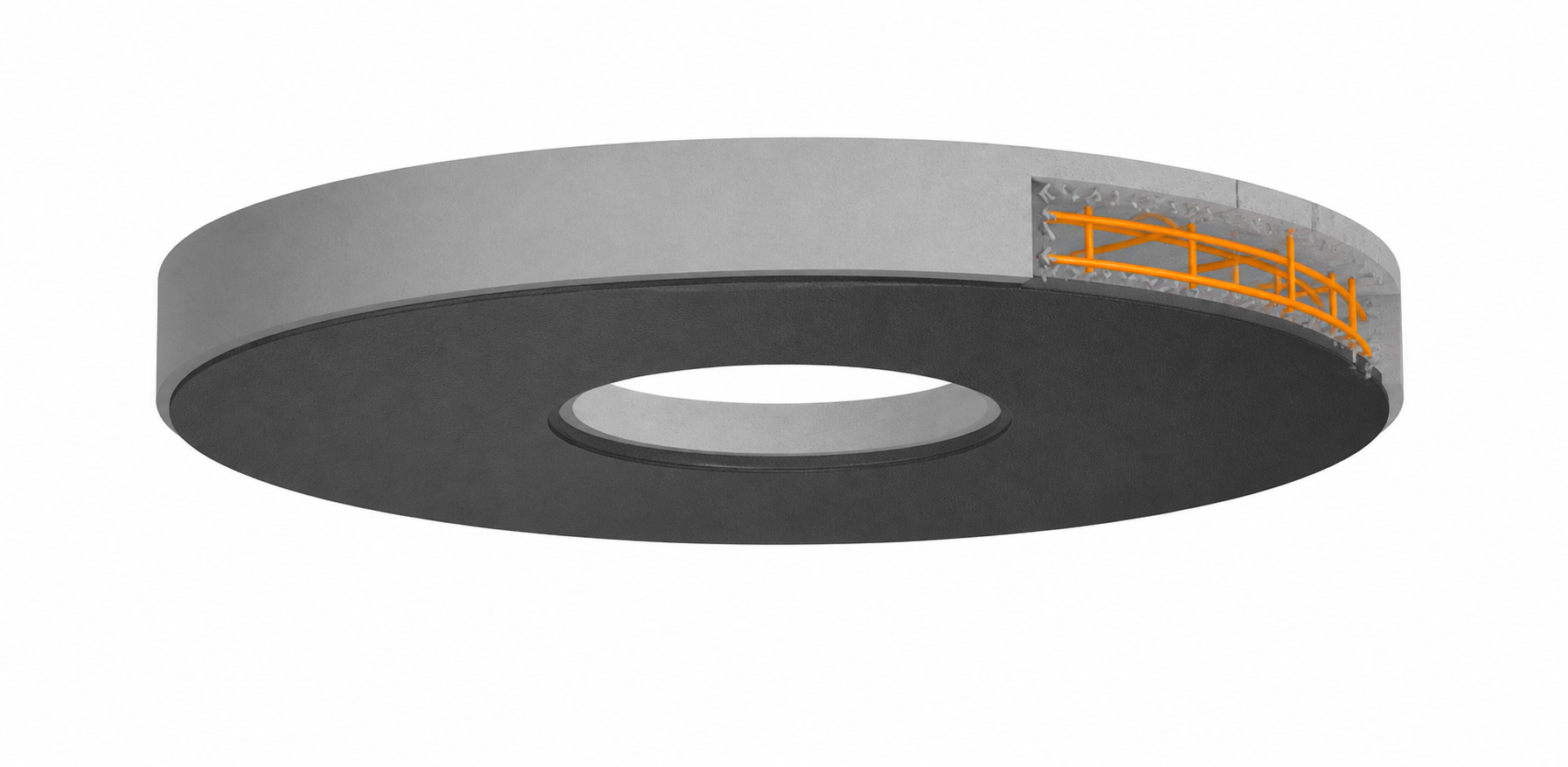

ПППлита перекрытия
ПП футерованная
Защищает нижнюю рабочую поверхность перекрытия и кромку проема по согласованному узлу.
ПП 9.1 / 10.1 / 15.1 / 20.1 Ф
Рассчитать ПП →

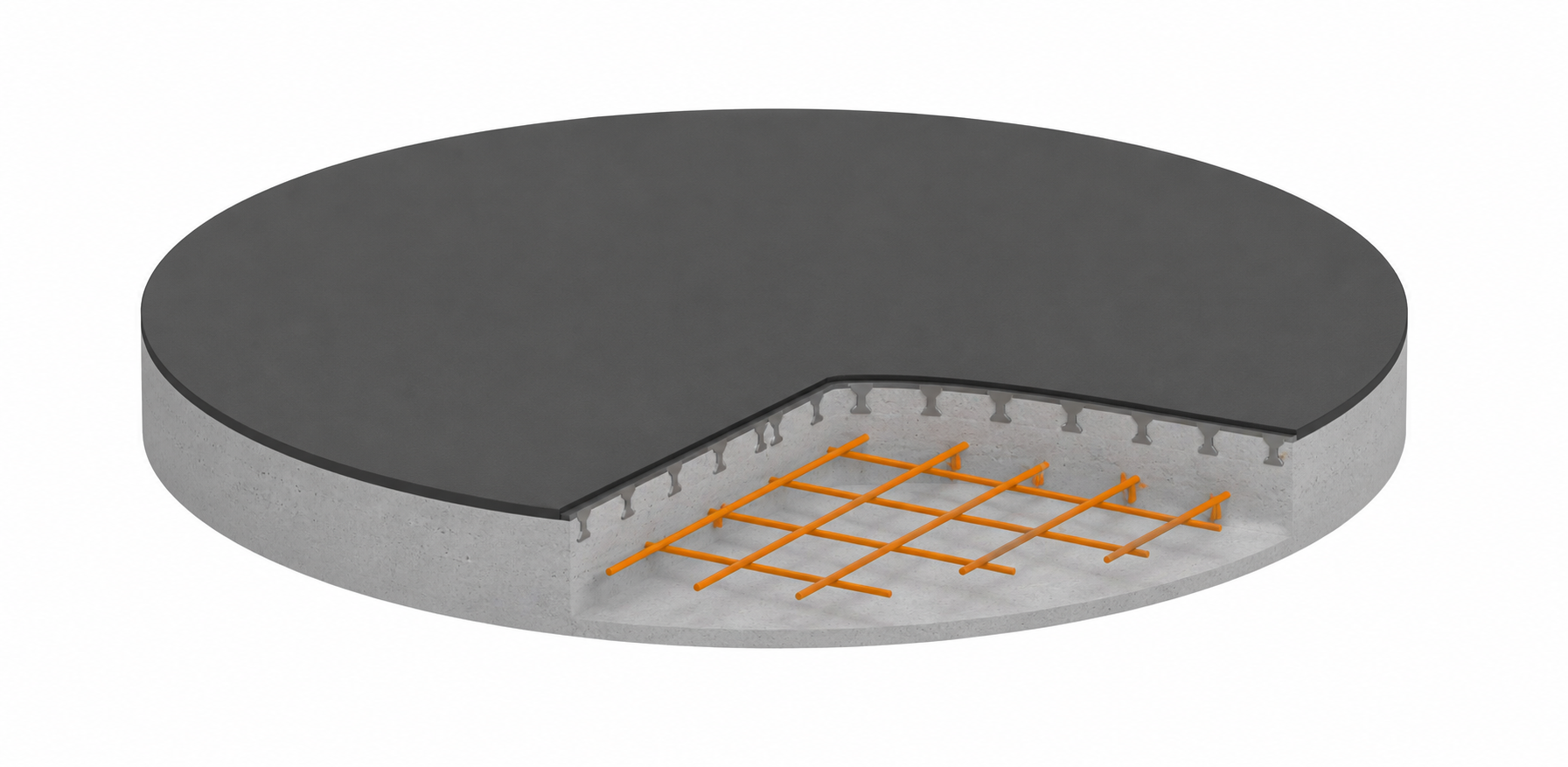

ПНПлита низа
ПН футерованная
Формирует защищенное основание колодца, если проектом не предусмотрено кольцо с готовым дном.
ПН 9.1 / 10.1 / 15.1 / 20.1 Ф
Рассчитать ПН →Важно
Виды ЖБИ сами по себе не определяют готовую комплектацию. Состав определяем по схеме колодца, футеруемым поверхностям, вводам, рабочей среде и условиям монтажа.
Отправить исходные данные →Посмотрите фото
Фото производства и изделий
Фотографии показывают лист с анкерами до бетонирования, готовые кольца, сварные швы и изделия перед отправкой на объект.

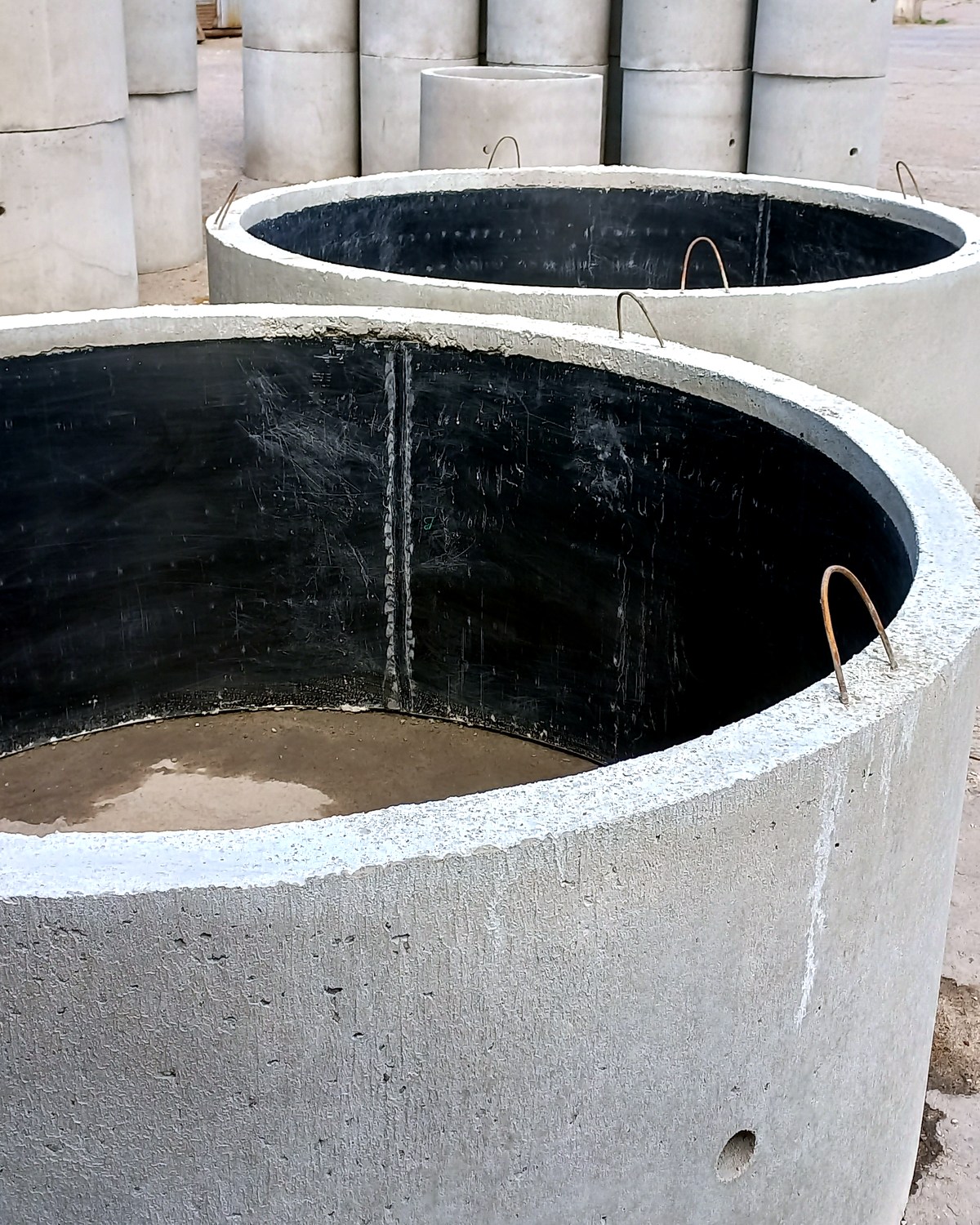

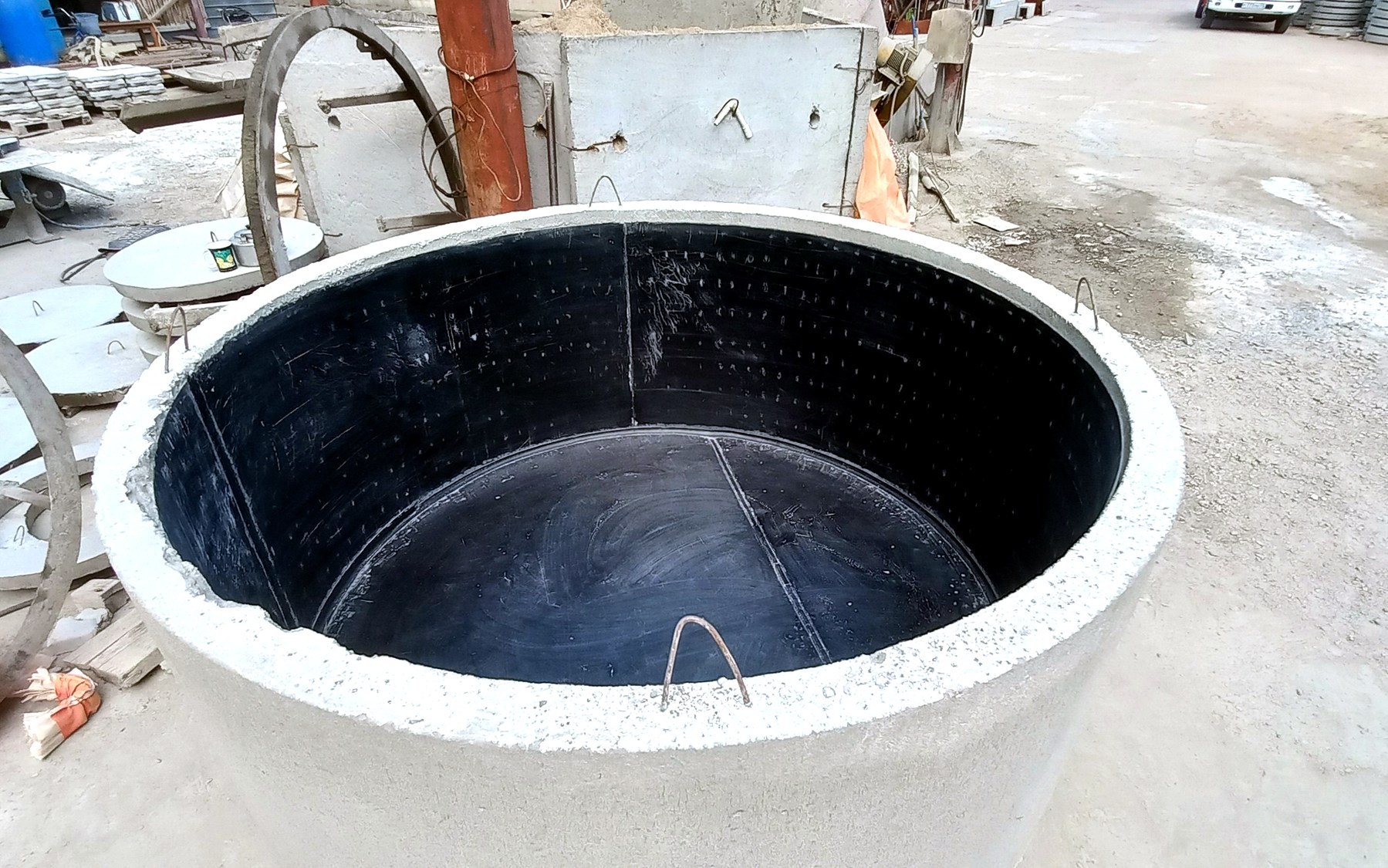

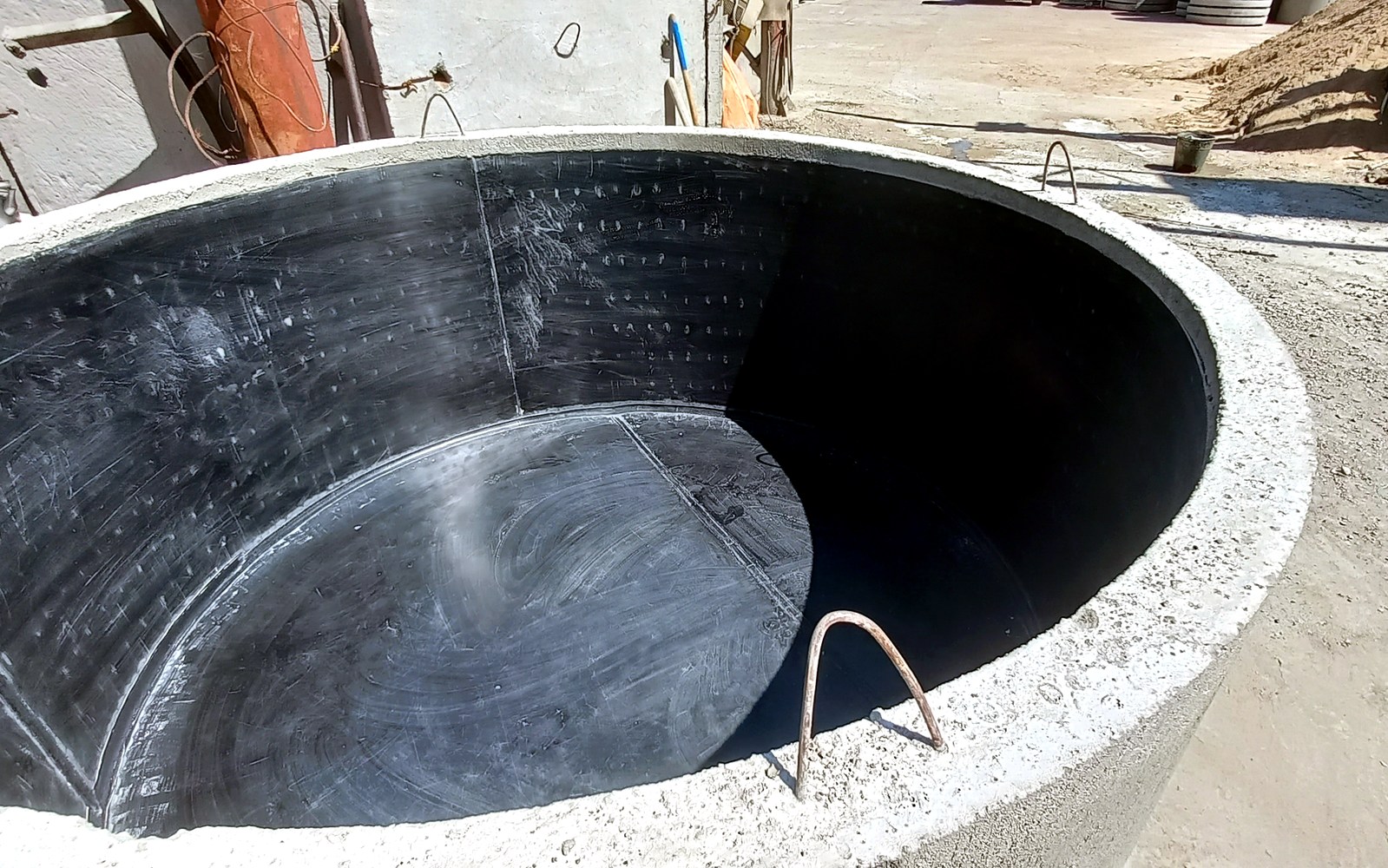

01 / 06Готовые футерованные кольца
Внутренняя поверхность ЖБИ закрыта полиэтиленовым анкерным листом.
Видео с объекта
Монтаж — важная часть работы

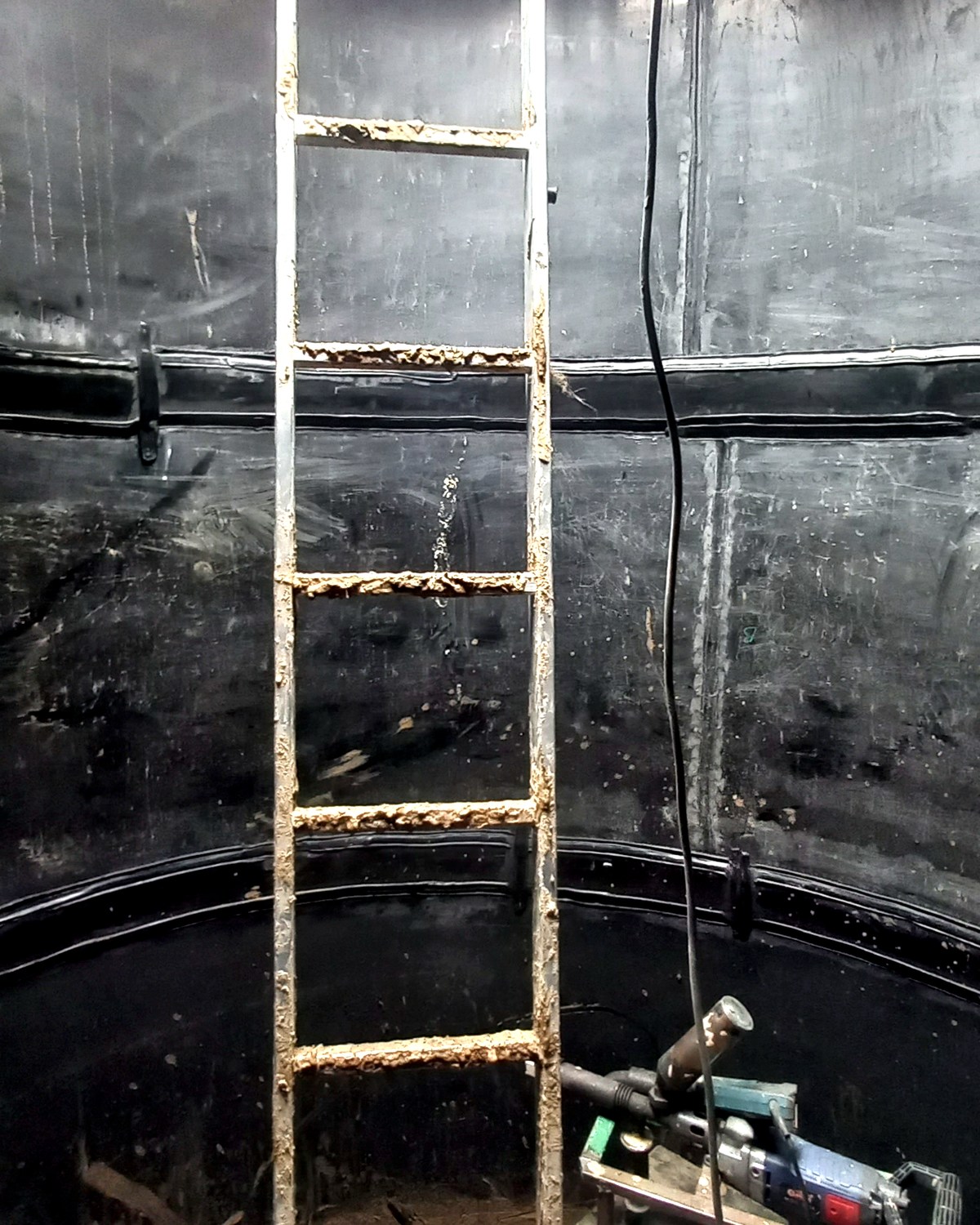

После сборки колец соединяем футеровку соседних элементов, выполняем примыкания и свариваем швы.
- установка ЖБИ по проектной схеме
- сварка межкольцевых соединений
- герметизация согласованных вводов
- визуальный контроль защитного контура

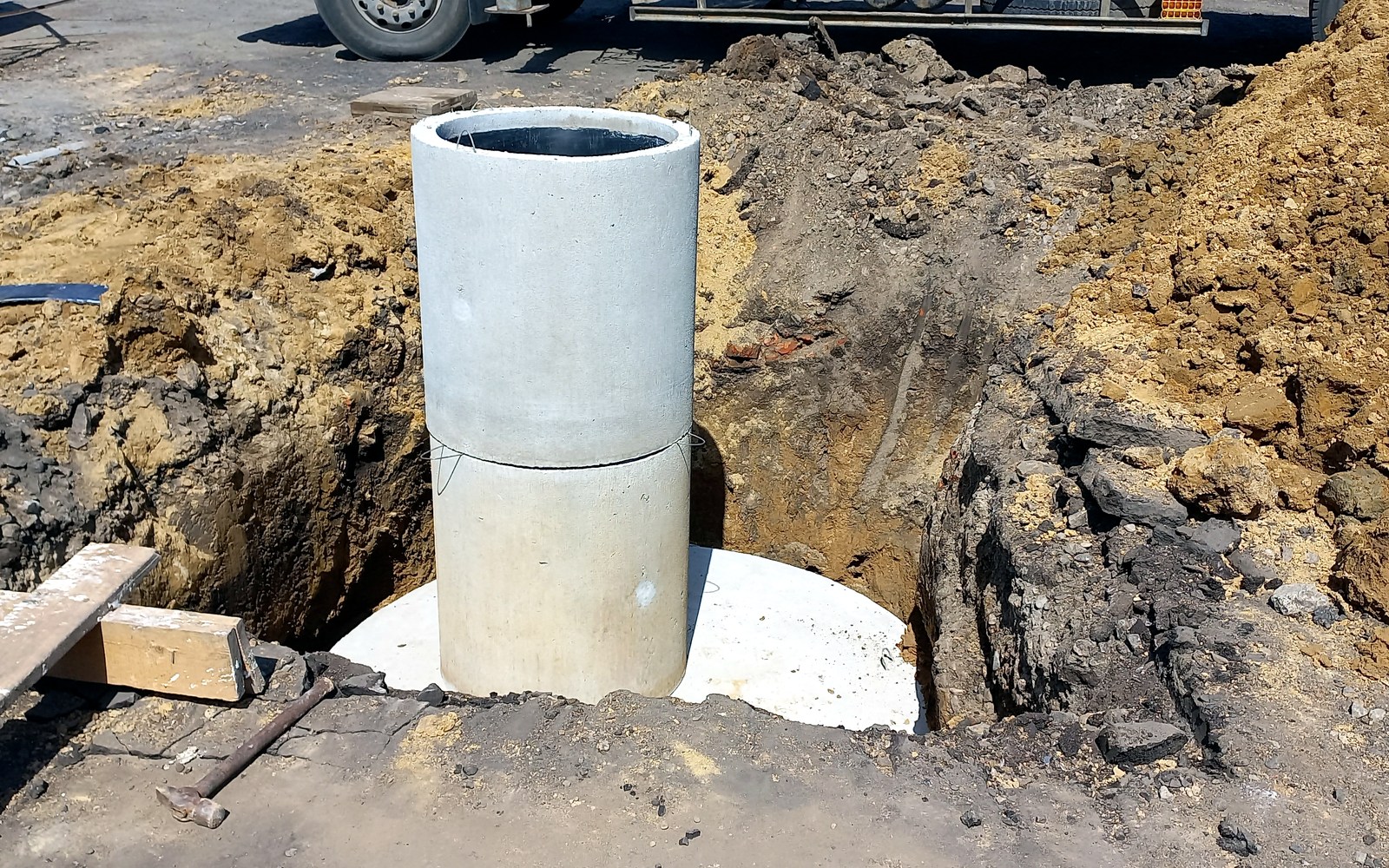

Съемка с объектаУстановка футерованных ЖБИ-колец
Собираем исходные данные
Типы и количество колец, отметки, вводы, рабочая среда, город объекта.
Согласовываем узлы
Определяем футеруемые поверхности, расположение патрубков и схему стыков.
Изготавливаем ЖБИ
Устанавливаем анкерный лист в форму и фиксируем его в бетоне при формовании.
Собираем контур
На объекте собираем элементы и соединяем доступные участки футеровки сваркой.
Подбор изделия
Футерованное ЖБИ, вкладыш
или внешний футляр
Выбор зависит от этапа работ: новое строительство или санация уже собранного колодца.
Футерованное ЖБИ
Для нового строительства, когда защитный слой нужно встроить непосредственно в элементы колодца.
Рассчитать комплект →Внутренний вкладыш
Для санации уже собранного колодца: готовый герметичный корпус устанавливается внутрь.
Посмотреть вкладыши →Пластиковый футляр
Для внешней защиты ЖБИ в новом колодце и изоляции бетона от грунтовой воды.
Посмотреть футляры →Начнем с проекта
Пришлите схему — подготовим расчет
Чтобы заказать футерованные ЖБИ и получить точную стоимость, пришлите чертеж или эскиз. Если проекта еще нет, напишите назначение колодца, глубину, диаметр, количество вводов и город.
- марки и количество ЖБИ
- футеруемые поверхности
- диаметры и отметки вводов
- состав и температура среды
- адрес доставки
- нужна ли сварка на объекте
Отвечаем по делу
Частые вопросы о футерованных ЖБИ
Для расчета нужны схема колодца, размеры элементов, вводы и состав рабочей среды. Пришлите эскиз, чтобы согласовать узлы футеровки.
Что такое футерованное ЖБИ?
Это железобетонное изделие, рабочая поверхность которого защищена анкерным полиэтиленовым листом. Анкеры закрепляют лист в бетоне, а стыки футеровки сваривают в герметичный контур.
Какие ЖБИ-изделия можно изготовить с футеровкой?
Работаем со стеновыми и доборными кольцами, кольцами с дном, плитами перекрытия и плитами низа. Конкретный типоразмер и состав футерованных поверхностей согласовываются по проекту.
Чем анкерная футеровка отличается от окраски бетона?
Полиэтиленовый лист образует отдельный физический барьер. Анкеры механически закреплены в бетоне, а герметичность контура формируют сварные соединения листа и закладных деталей.
Можно ли герметично подключить трубу?

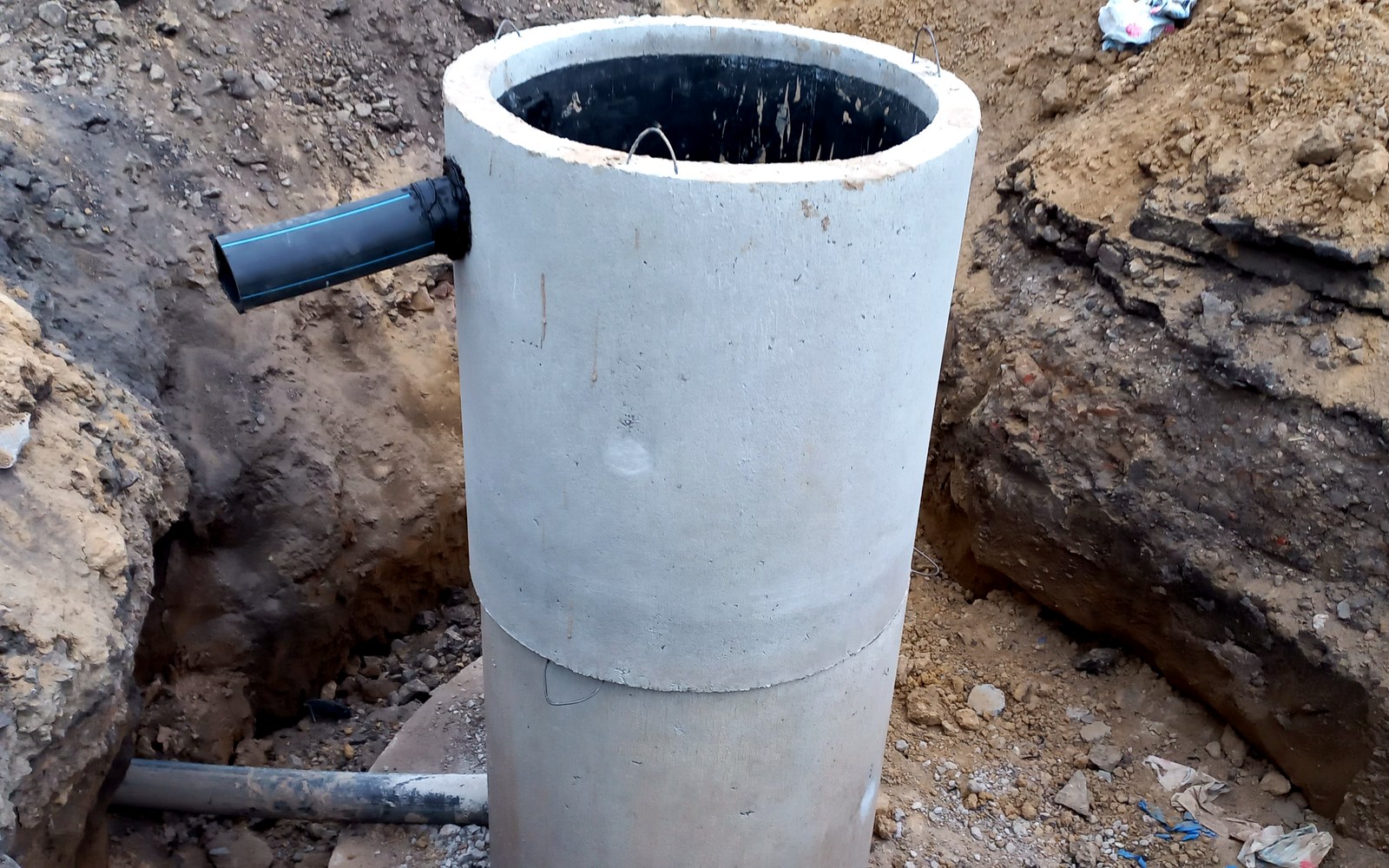

Да. Расположение и диаметр вводов согласовывают до изготовления или монтажа. Патрубок соединяют с внутренней футеровкой сваркой, чтобы сохранить непрерывность защитного контура.
Как соединяют футеровку между кольцами?
После сборки колодца открытые участки полиэтиленовой футеровки соединяют сваркой. Схема стыка зависит от конструкции колец и должна быть предусмотрена в проекте монтажа.
Подходит ли решение для агрессивных стоков?
Футеровку применяют для изоляции бетона от сточных вод, влажной газовой среды и других воздействий. Допустимость полиэтилена, толщину листа и узлы соединений определяют по составу среды, температуре и проектным требованиям.
От чего зависит стоимость футерованных ЖБИ?
Стоимость зависит от марки и количества ЖБИ, площади футеровки, толщины и конфигурации полиэтиленового листа, числа вводов, сложности сварных узлов, необходимости монтажа на объекте и адреса доставки. Точный расчет выполняем по схеме или проекту.
Как получить расчет и организовать доставку?
Пришлите тип и количество ЖБИ, чертеж или размеры, схему вводов, рабочую среду и адрес объекта. Производство находится в Омске; доставку по России рассчитываем по габаритам партии и маршруту.
